Доступ к драйверам STREAMS осуществляется с помощью коммутатора символьных устройств — таблицы

. Каждая запись этой таблицы имеет поле , которое равно для обычных символьных устройств. Для драйверов STREAMS это поле хранит указатель на структуру драйвера. Таким образом, через коммутатор устройств ядро имеет доступ к структуре драйвера, а значит и к его точкам входа. Для обеспечения доступа к драйверу из прикладного процесса необходимо создать файловый интерфейс — т.е. специальный файл символьного устройства, старший номер которого был бы равен номеру элемента , адресующего точки входа драйвера.

Создание потока

Поток создается при первом открытии с помощью системного вызова специального файла устройства, ассоциированного с драйвером STREAMS. Как правило, процесс создает поток в два этапа: сначала создается элементарный поток, состоящий из нужного драйвера и головного модуля (являющегося обязательным приложением), а затем производится встраивание дополнительных модулей для получения требуемой функциональности.

Процесс открывает поток с помощью системного вызова open(2), передавая ему в качестве аргумента имя специального файла устройства. При этом ядро производит трансляцию имени и обнаруживает, что адресуемый файл принадлежит файловой системе specfs, через которую в дальнейшем производятся все операции работы с файлом. В памяти размещается vnode этого файла и вызывается функция открытия файла для файловой системы specfs —

. В свою очередь находит требуемый элемент коммутатора и обнаруживает, что поле ненулевое. Тогда она вызывает процедуру подсистемы STREAMS , которая отвечает за размещение головного модуля и подключение драйвера. После выполнения необходимых операций поток приобретает вид, изображенный на рис. 5.22.

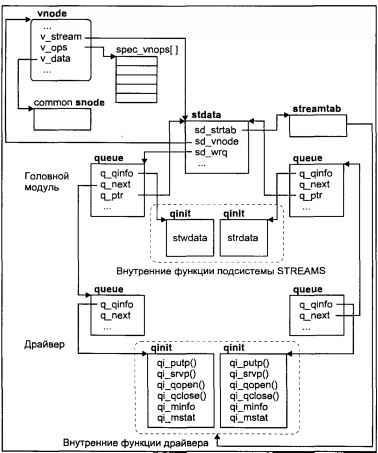

Рис. 5.22. Структура потока после открытия

Головной модуль представлен структурой

, которая выполняет роль интерфейса между потоком и ядром системы при выполнении операций чтения, записи и управления. Индексный дескриптор vnode содержит указатель на эту структуру. Поля структур головного модуля также указывают на . Поля очередей указывают на структуры , адресующие общие для всех головных модулей функции, реализованные самой подсистемой STREAMS.

Очереди чтения и записи драйвера связываются с соответствующими очередями головного модуля. Информация, хранящаяся в структуре

используется для заполнения полей соответствующих структур queue драйвера указателями на процедурные интерфейсы очередей чтения и записи.

В завершение вызывается функция

драйвера. При последующих операциях открытия потока функция последовательно вызовет функции каждого модуля и драйвера, тем самым информируя их, что другой процесс открыл тот же поток, и позволяя разместить соответствующие структуры данных для обработки нескольких каналов одновременно. Обычно открытие потоков производится через драйвер клонов.

После открытия потока процесс может произвести встраивание необходимых модулей. Для этого используется системный вызов ioctl(2). Команда

этой функции служит для встраивания модулей, а команда — для извлечения модулей из потока. Приведем типичный сценарий конструирования потока:

В этом примере процесс открыл поток /dev/stream, а затем последовательно встроил модули module1 и module2. Заметим, что команда

системного вызова ioctl(2) встраивает модуль непосредственно после головного модуля. После выполнения операций ввода/вывода, процесс извлек модули и закрыл поток. [64]

Поскольку модули описываются такими же структурами данных, что и драйверы, схемы их встраивания похожи. Как и в случае драйверов, для заполнения полей

структур queue используются данные из структуры модуля. Для хранения информации, необходимой для инициализации модуля, во многих версиях UNIX используется таблица , каждый элемент которой хранит имя модуля и указатель на структуру . После установления всех связей вызывается функция модуля.

Управление потоком

Управление потоком осуществляется прикладным процессом с помощью команд системного вызова ioctl(2):

Хотя часть команд обрабатывается исключительно головным модулем потока, другие предназначены промежуточным модулям или драйверу. Для этого головной модуль преобразует команды ioctl(2) в сообщения и направляет их вниз по потоку. При этом возникают две потенциальные проблемы: синхронизация процесса с системным вызовом (поскольку передача сообщения и реакция модуля имеют асинхронный характер) и передача данных между процессом и модулем.

Синхронизацию осуществляет головной модуль. Когда процесс выполняет системный вызов ioctl(2), который может быть обработан самим головным модулем, последний выполняет все операции в контексте процесса, и никаких проблем синхронизации и копирования данных не возникает. Именно так происходит обработка ioctl(2) для обычных драйверов устройств. Если же головной модуль не может обработать команду, он блокирует выполнение процесса и формирует сообщение

, содержащее команду и ее параметры, и отправляет его вниз по потоку. Если какой- либо модуль вниз по потоку может выполнить указанную команду, в ответ он направляет подтверждение в виде сообщения . Если ни один из модулей и сам драйвер не смогли обработать команду, драйвер направляет вверх по потоку сообщение . При получении одного из этих сообщений головной модуль пробуждает процесс и передает ему результаты выполнения команды.
