Из каких основных узлов состоит осциллограф?
Осциллограф состоит из трех основных узлов: осциллографической трубки совместно со схемой ее питания, а также трактов вертикального Y и горизонтального отклонения X.
Тракт вертикального отклонения Y содержит усилители, задачей которых является усиление подводимого ко входу напряжения до значения, при котором происходит соответствующее отклонение электронного луча в осциллографической трубке. Эти усилители снабжены органами регулировки усиления, позволяющими выбрать удобный размер изображения на экране. Измерение отклонения луча упрощает расположенная перед экраном прозрачная пластина с нанесенной шкалой.
Тракт горизонтального отклонения X содержит генератор временной развертки, создающий рассмотренное ранее пилообразное напряжение, и усилители; частота генератора развертки регулируется, поскольку она должна быть подобрана — согласована с частотой наблюдаемого колебания. Для обеспечения стабильности изображения наблюдаемого колебания частота генератора развертки должна быть синхронна с частотой наблюдаемого колебания.

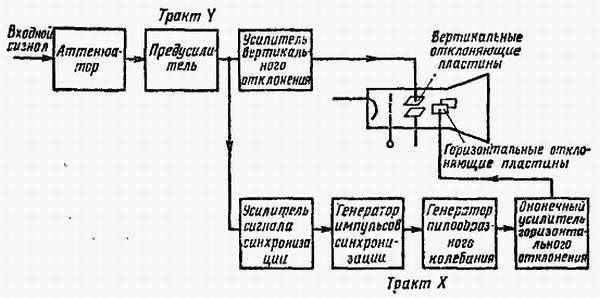

Органы регулировки усиления в тракте Y и частоты развертки в тракте X прокалиброваны соответственно в вольтах на деление вертикальной шкалы или микросекундах на деление горизонтальной шкалы. Это позволяет проводить быструю оценку амплитудных и временных зависимостей в наблюдаемом колебании. Упрощенная структурная схема осциллографа представлена на рис. 13.10.
Рис. 13.10. Упрощенная структурная схема осциллографа
Какие измерения можно проводить с помощью осциллографа?
С помощью осциллографа можно анализировать форму напряжения, что особенно важно в импульсной технике, т. е. можно измерять времена нарастания и спада импульса, его длительность, возможные пульсации, частоту повторения и т. п. Осциллограф дает возможность измерения напряжения, частоты (путем сравнения с колебанием известной частотой) и фазовых сдвигов; он также входит во многие сложные измерительные приборы, например, генераторы качающейся частоты.
Каковы основные параметры осциллографа?
Основными параметрами осциллографа являются: ширина полосы пропускания тракта Y, чувствительность тракта Y и скорость временной развертки. Выпускаемые в настоящее время осциллографы характеризуются шириной полосы 0—100 МГц, при чувствительности 5 мВ/дел. шкалы и скорость развертки от 1 с/дел. до 50 нс/дел.
* * *
