Рис. 4.94. д — благодаря дополнительным ОУ выходной ток увеличен; следите, чтобы не было перегрева;

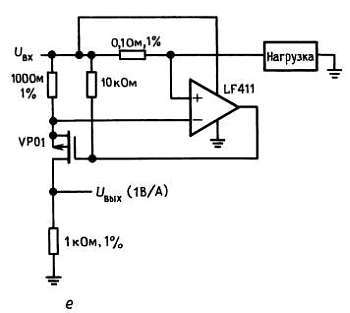

Рис. 4.94. е — токовый монитор;

Рис. 4.94. ж — прецизионная схема, поглощающая ток;

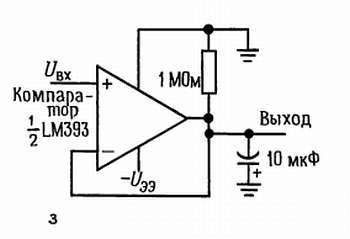

Рис. 4.94. з — пиковый детектор для отрицательных импульсов;

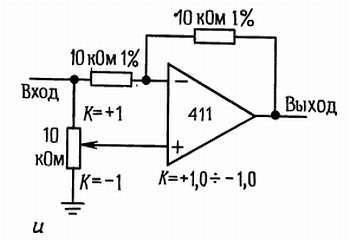

Рис. 4.94.  и — схема с переменным коэффициентом усиления;

Рис. 4.94. к  — усилитель с фотодиодом;

Рис. 4.94.  л — схема управления током;

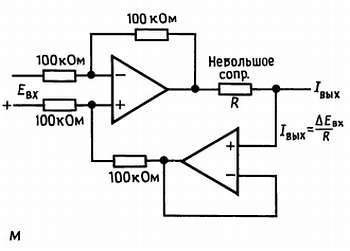

Рис. 4.94. м — прецизионный биполярный источник тока;

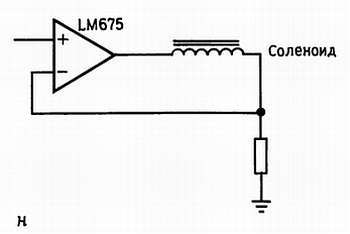

Рис. 4.94.  н — активный соленоид;

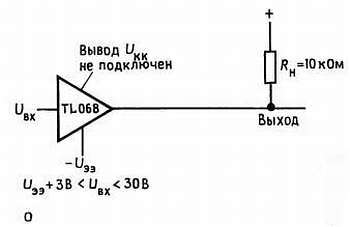

Рис. 4.94. о — оригинальный повторитель на полевом транзисторе с 3 выводами;

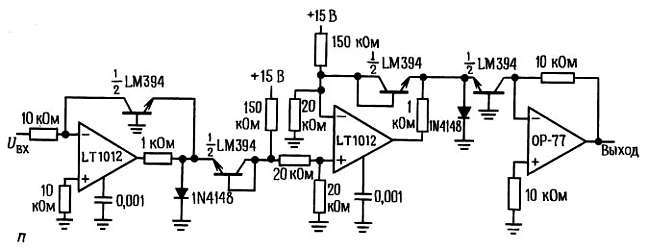

Рис. 4.94.  п — логарифмический преобразователь с температурной компенсацией;

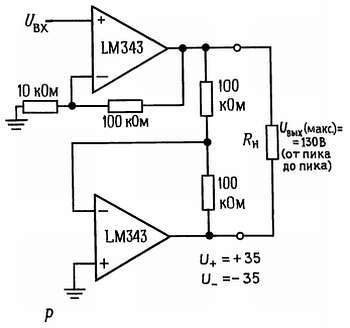

Рис. 4.94. р — высоковольтная (мостовая) схема для плавающей нагрузки;

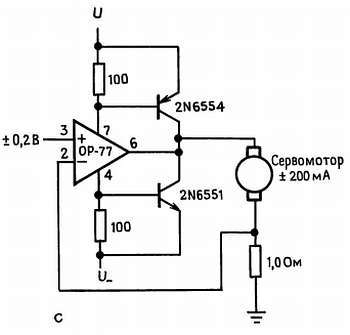

Рис. 4.94.  с — сервоусилитель 0,2 А;

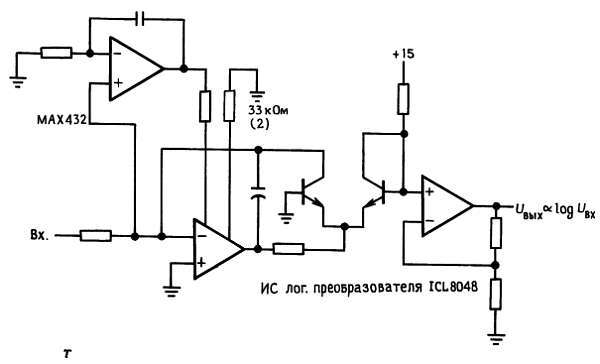

Рис. 4.94. т — логарифмический преобразователь с широким входным диапазоном и автоматическим обнулением на основе усилителя прерывателя;

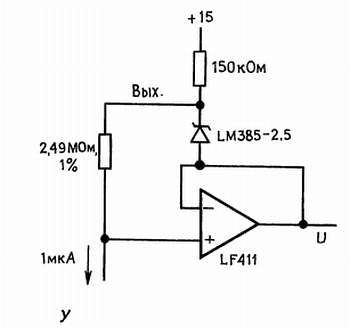

Рис. 4.94. у — источник тока;

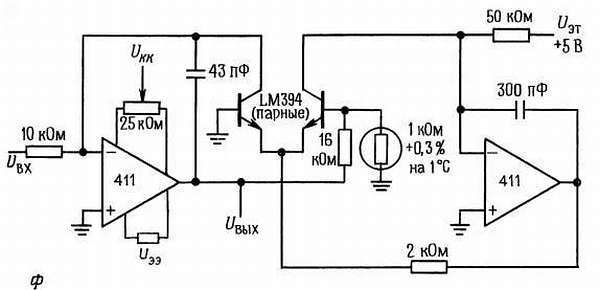

Рис. 4.94. ф — быстродействующий логарифмический преобразователь;

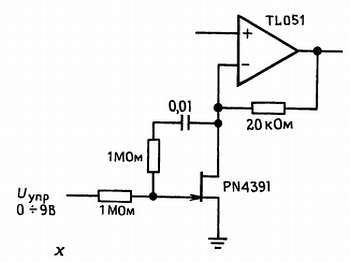

Рис. 4.94.  х — усилитель с переменным усилением с небольшими искажениями;

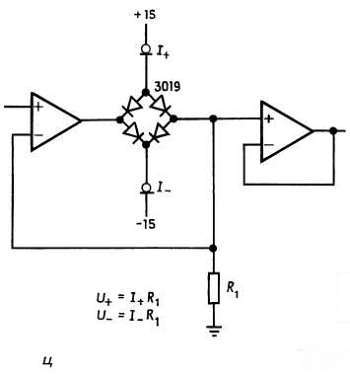

Рис. 4.94. ц — биполярный прецизионный ограничитель;

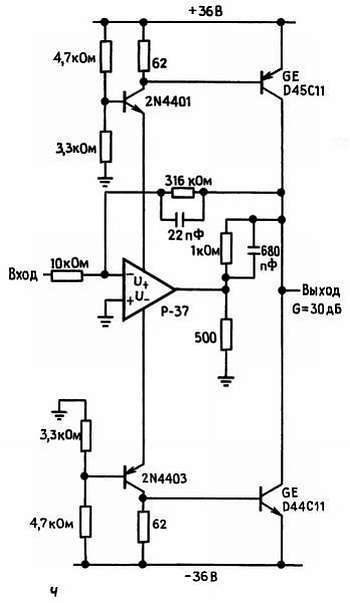

Рис. 4.94.  ч — высоковольтный ОУ с низким уровнем шума (техническая документация PMI, примеч. по использованию 106);

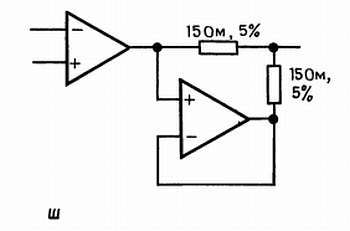

Рис. 4.94.  ш — получение удвоенного выходного сигнала в схеме на основе сдвоенного ОУ;

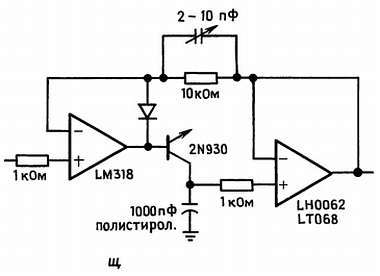

Рис. 4.94.  щ — быстро действующий пиковый детектор;

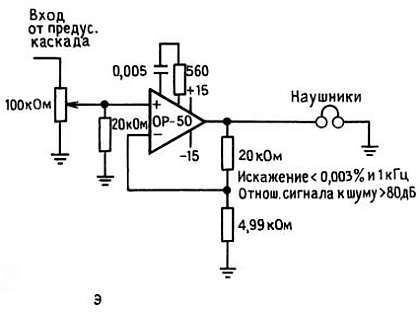

Рис. 4.94.  э — усилитель для наушников со слабым искажением (техническая документация PMI, примеч. по использованию 106);

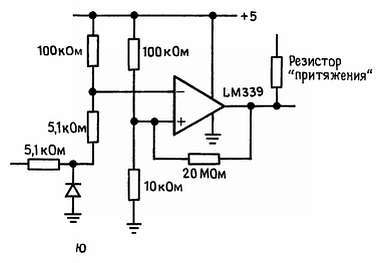

Рис. 4.94. ю — детектор нуля с одним источником питания;

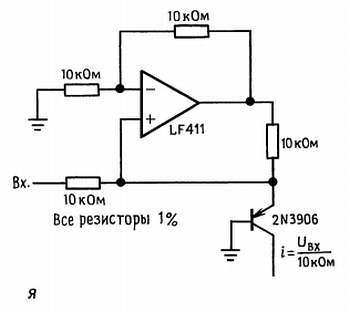

Рис. 4.94. я — источник тока Хауленда для управляющих схем преобразования напряжений в ток (от 1 мкА до 1 мА);

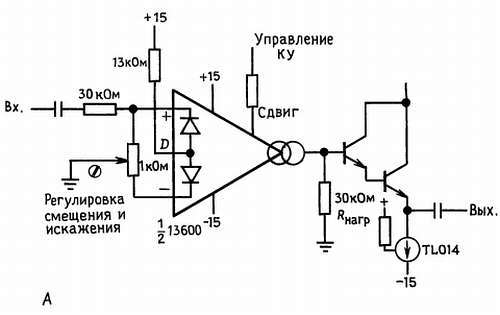

Рис. 4.94. А - управляемый напряжением усилитель-преобразователь с линеаризованной характеристикой;

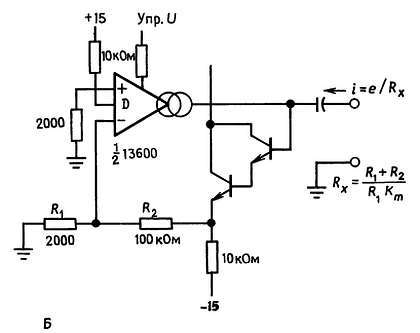

Рис. 4.94. Б — управляемый напряжением (переменного тока) нагрузочный резистор;

Рис. 4.94. В — управляемый напряжением генератор на основе усилителя-преобразователя.

4.37. Негодные схемы

На рис. 4.95 представлена целая коллекция схем, содержащих заведомые ошибки. Пусть они немного вас позабавят и предостерегут от возможных промахов в работе. Среди них есть несколько настоящих чудищ. Можно гарантировать, что они никогда не будут работать.

Разберитесь, почему. Во всех операционных усилителях используются источники питания ± 15 В; если используются другие напряжения питания, то они указаны на схемах.

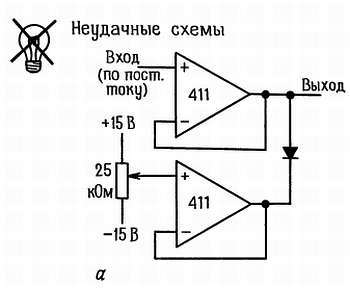

Рис. 4.95. а — регулируемый ограничитель;

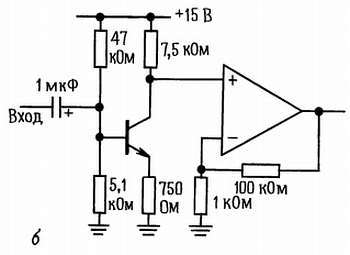

Рис. 4.95. б — выходной каскад на ОУ для усилителя звуковых частот со 100-кратным усилением;

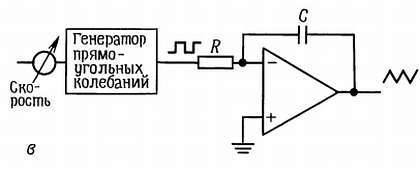

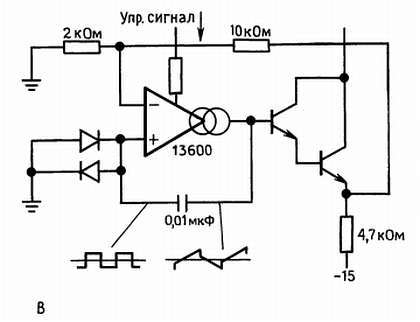

Рис. 4.95. в — генератор треугольного сигнала;

Рис. 4.95. г — источник тока (программируемый напряжением);
